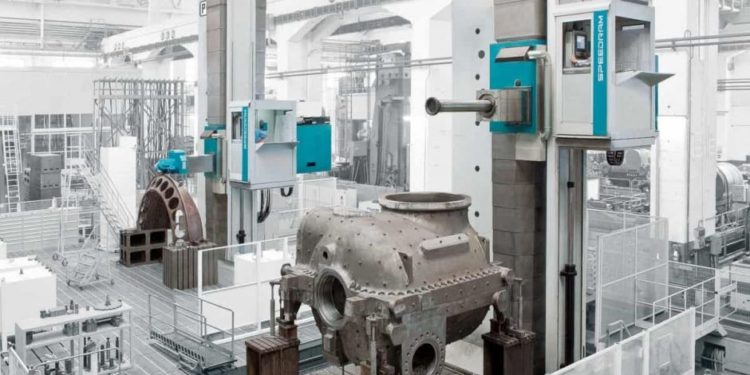

Pama Speedram je CNC mašina za bušenje i glodanje u XXL formatu sa površinom obrade do 700 kubnih metara. Ali da li to čini alatnu mašinu za sječenje jednom od najvećih na svijetu? Saznajte u našoj ekskluzivnoj rang listi. – Slika: Pama
Ovo je 15 najvećih alatnih mašina na svijetu
- mjesto: Multi-Contur Waldrich Coburg. Ova vertikalna glodalica ima površinu obrade od 750 kubnih metara. Prelazne staze su 50.000 milimetara u smjeru X, 6.000 milimetara u smjeru Y i 250 milimetara u smjeru Z. – Slika: Waldrich Coburg
- mjesto: PowerForce 8,000 iz SHW alatnih mašina. Površina obrade pokretne kolone je 810 kubnih metara. Nudi maksimalne poprečne putanje od 50.000 milimetara na X-osi, 8.100 milimetara na Y-osi i 2.000 milimetara na Z-osi. Iako mašina više nije navedena u SHW katalogu, i dalje će biti izrađena na zahtjev. – Slika: SHW alatne mašine
- mjesto: FGC Portal iz Fermata. Pokretna glodalica sa poprečnim stazama od 40.000 milimetara u X, 10.000 milimetara u Y, 1.600 milimetara u Z i 1.000 milimetara u W nudi veliki izbor automatskih glava za glodanje i drugog pribora. Zbog toga se njegova površina za preradu od 876 kubnih metara može koristiti na različite načine. – Slika: Fermat
- mjesto: The WRF Heavy od Fermata. Mašina za bušenje horizontalnih ploča ističe se svojom stabilnošću zahvaljujući robusnoj glavi između dva stupa. Prostorija za preradu je 1.040 kubnih metara. – Slika: Fermat
- mjesto: The Dörries Contumat VC / VC-V iz Starraga. Vertikalni strug nudi prečnik obrade od 12.000 milimetara i maksimalnu visinu tokarenja od 10.000 milimetara. To rezultira preradom od oko 1.131 kubnih metara. – Slika: Starrag
- mjesto: Vertimaster VME 10 je iz Schiessa. Jednostupna mašina za struganje i glodanje ima maksimalni prečnik zamaha od 16.000 milimetara i visinu okretanja od 6.000 milimetara. To rezultira preradom od 1.206 kubnih metara. – Slika: Schiess
- mjesto: The Droop+Rein T iz Starraga. Pokretni obradni centar sa pokretnom poprečnom gredom u konfiguraciji sa dvostrukim stolom ima površinu obrade od 1.290 kubnih metara. Ovo je rezultat udaljenosti od 19.000 milimetara u X-osi kada su stolovi spojeni (pojedinačno 9.000 milimetara svaki) i 9.500 milimetara u Y-osi, kao i visine prolaza od 7.150 milimetara. – Slika: Starrag
- mjesto: Horizontalna bušilica PR III iz Union Chemnitza. Mašina za bušenje ploča sa RAM memorijom može se pomeriti maksimalno 40.000 milimetara u pravcu X, maksimalno 10.000 milimetara u pravcu Y i maksimalno 3.500 milimetara u pravcu W+Z. To rezultira ukupno 1.400 kubnih metara preradnog prostora. – Slika: Union Chemnitz
- mjesto: The Droop+Rein G/GF od Starraga. Pokretni obradni centar u dizajnu portala ima maksimalni hod od 30.000 milimetara na X-osi, 13.000 milimetara na Y-osi i 4.000 milimetara na Z-osi. Ovo rezultira preradnom površinom od 1.560 kubnih metara u standardnim dimenzijama. Međutim, X-osa mašine može se napraviti duže na zahtjev kupca. – Slika: Starrag
- mjesto: The power turn Waldrich Coburg. Vertikalni obradni centar ima prečnik tokarenja od 14.000 milimetara i visinu tokarenja od 12.000 milimetara. To rezultira preradom od 1.847 kubnih metara. – Slika: Waldrich Coburg
- mjesto: Pama's Vertiram 4000-GT. Sa Y osom od 11.600 milimetara, Z+W osom od 6.100 milimetara i tipičnom dužinom X ose od 30.000 milimetara, CNC vertikalna portalna glodalica kao pokretni portal ima površinu obrade od 2.013 kubnih metara. – Slika: Pama
- mjesto: ČKD SKDY 150/160 iz TOS Kuřim. Dvostupni vertikalni strug ima površinu obrade od 2.613 kubnih metara zahvaljujući maksimalnom prečniku tokarenja od 16.000 milimetara i maksimalnoj visini obratka od 13.000 milimetara. Na mašini se mogu obrađivati predmeti težine do 550 tona. – Fotografija: TOS Kuřim
- mjesto: Vertimaster 2 VMG 6-PS iz Schiessa. Portalna mašina za okretanje i glodanje sa dvostrukim portalom može se pomjeriti 50.000 milimetara u X smjeru i 8.000 milimetara u Y smjeru. Visina je 7.000 milimetara. Mašina zato ima površinu obrade od 2.800 kubnih metara. – Slika: Schiess
- mjesto: Powertec portal iz Waldrich Coburga. Portalni obradni centar omogućava dužinu stezanja od 36.000 milimetara, širinu glodanja od 10.000 milimetara i visinu prolaza od 10.000 milimetara. Površina prerade je dakle 3.600 kubnih metara. – Slika: Waldrich Coburg
- mjesto: Profimill 3 od Waldrich Siegen je najveća alatna mašina na svijetu. Glodalica u dizajnu portala ima modularni koncept koji omogućava širine prolaza do 14.000 milimetara. Visina prolaza je 12.000 milimetara, a hod u X-smjeru je 54.000 milimetara. To rezultira 9.072 kubna metra preradnog prostora. – Slika: Waldrich Siegen
Inače, Pamin Speedram sa slike na početku članka nije ušao u top 15, uprkos svojoj značajnoj veličini. Nalazi se na 16. mjestu, ispred Powertec iz Waldrich Coburga (641 kubni metar prostora za obradu) i Vertimaster VM 10 iz Schiessa (614 kubnih metara prostora za obradu).
Ko su proizvođači XXL mašina?
Starrag i Waldrich Coburg stavljaju po tri velike alatne mašine u prvih 15. Starrag's Droop+Rein G/GF, Droop+Rein T i Dörries Contumat VC/VC-V ulaze u top 15 velikih alatnih mašina. Starrag kombinuje brendove proizvoda Berthiez, Bumotec, Dörries, Droop+Rein, Ecospeed, Heckert, Scharmann, SIP, Starrag, TTL i WMW. Sjedište grupe je u Rorschach-u u Švicarskoj i posluje s ukupno pet proizvodnih pogona u Evropi. Precizne alatne mašinesu napravljene za glodanje, tokarenje, bušenje i brušenje.
Inače, Starrag Group je jedan od petnaest najprodavanijih proizvođača alatnih mašina za rezanje metala.
Fermat i Schiess obezbeđuju po dvije najveće mašinske alatke na svijetu. Kompanija za mašinsko inženjerstvo Fermat osnovana je u Češkoj 1990. godine i sada zapošljava 470 ljudi na tri kontinenta. U glavnim proizvodnim i montažnim pogonima u Brnu i Lipniku nad Becvouom izgrađuju se horizontalne bušilice, glodalice i mašine za brušenje cilindara. To uključuje mašine FGC Portal i WRF Heavy.
Fabrika alatnih mašina Schiess sa sjedištem u Ascherslebenu je podružnica kineskih proizvođača vjetroturbina Shandong Guochuang. Portalne glodalice u dizajnu stolova i portala, kao i vertikalni tokari i centri za glodanje proizvode se u Njemačkoj. Mašine se koriste u raznim industrijama, uključujući mašinstvo, rudarstvo i transport. Najveće Schiess mašine su Vertimaster 2 VMG 6-PS i Vertimaster VME 10. Pama, SHW Werkzeugmaschinen, TOS Kuřim, Union Chemnitz i Waldrich Siegen prave po jednu mašinu u prvih 15. Vertiram 4000-GT dolazi od italijanskog proizvođača mašina Pama. Proizvođač je specijalizovan za mašine za bušenje i glodanje, kao i za obradne centre i proizvodi mašine u dve fabrike u sevjernoj Italiji. Mašine se koriste, na primjer, u industriji nafte i plina, izgradnji brodova i građevinskih mašina ili u sektoru proizvodnje električne energije.Između ostalog, alatne mašine SHW izrađuju PowerForce 8000. Kompanija sa sjedištem u Aalenu proizvodi Mašine sa pokretnim stubovima, portalne mašine i obradne centre. Mašine zauzvrat proizvode velike dijelove za mašinska postrojenja, za turbine, velike dizel motore i ekološku tehnologiju.Ponosni proizvođač ČKD SKDY 150/160 koji se nalazi na rang listi je TOS Kuřim iz Češke. Kompanija gradi horizontalne i portalne obradne centre i vertikalne strugove. TOS Kuřim je dio češke Toshulin grupe od 2018. godine.
Union Chemnitz, proizvođač horizontalne bušilice PR III 260, i Waldrich Siegen, proizvođač najveće svjetske alatne mašine Profimill 3, nezavisne su kompanije srednje veličine unutar međunarodne Herkules grupe. Grupacija je specijalizovana za velike alatne mašine i nudi veliki asortiman mašina za obradu velikih komponenti. Waldrich Siegen fokusira se na rješenja po mjeri za tokarenje, brušenje, glodanje, brušenje i teksturiranje, dok se Union Chemnitz fokusira na bušilice i glodalice.
Članak Das sind die groessten Werkzeugmaschinen der Welt autorke Julia Dusold preveden je sa portala Produktion.
