Dva najčešća načina savijanja metala su savijanje na presi i savijanje na savijaču.
Već imate presu. Zašto bi trebali, ili željeli savijač? Analizirajući razlike u njihovim načinima savijanja, mjerenja, postavke, rukovanja limom, angažovanja ljudstva, tipova automatizacije, vrlina i mana, mogli biste zaključiti da bi savijač mogao biti koristan u vašem pogonu.
Operacija savijanja
Savijač. Gornja i donja greda stisnu lim. U toku ciklusa savijanja, savojna greda se kreće nagore oko osne tačke. Neki savijači imaju mogućnost kretanja savojne grede i nagore i nadolje.
Na savijaču, tabla lima leži na potpornom stolu, ne mora je držati operater tako da zamor nije problem. Mjerni sistem pozicionira komad na liniju savijanja. Ovo pojednostavljuje proces mjerenja, tako da se operater može obučiti da ovo brzo obavlja.
Obično je jedan operater dovoljan da se izvede savijanje, čak i na velikim, nezgrapnim i teškim komadima. Ova činjenica smanjuje troškove radne snage.
Po pravilu, komadi se brže savijaju na savijaču nego na presi.

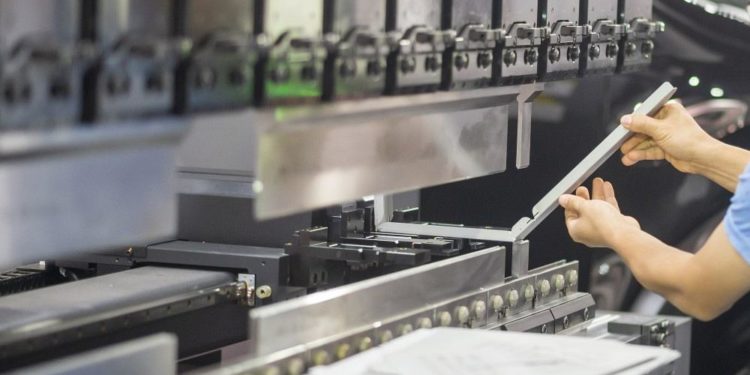

Presa. Da bi se započelo savijanje, gornji ram sa alatom se spušta na matricu. Obje strane komada se kreću nagore i napuštaju svoju ravan. Linearno kretanje rama rezultuje uglom savijanja. Operacija zahtijeva iskusne, dobro obučene operatere da bi se pravilno izvelo savijanje.
Tokom savijanja na presi, tabla lima se pozicionira izvan mašine. Operater drži i podupire težinu lima. Zbog toga što operater mora dizati, podupirati i držati komad, može se umoriti. Narušavanje kvaliteta se može desiti kao rezultat zamora. Zbog toga što operater drži i podupire lim nasuprot kretanju prese, moguće su ozljede ramena.
![Folding machine supports entire sheet](https://cdn.thefabricator.com/a/how-metal-folding-contrasts-with-press-brake-bending-1633967108.jpg?size=1000x)
Veliki, nezgrapni i teški komadi zahtijevaju nekoliko operatera da pridržavaju komad i izvode savijanje. Ovo povećava cijenu radne snage po komadu.
Vrijeme ciklusa je sporo u poređenju sa savijačem, i to povećava cijenu po komadu.
Priprema mašine, alati
Savijač. Savijači mogu savijati pod svim uglovima sa jednim setom alata. Mašina se automatski prilagođava debljini materijala. Automatski savijači imaju automatski izmjenjivač alata.
Univerzalni alati smanjuju napor i vrijeme potrebno za pripremu. Obično je jedan set alata dovoljan za sva savijanja komada.
Kratko vrijeme pripreme olakšava savijanje manjih serija za just-in-time proizvodnju.
Presa. Savijanje na presi obično zahtijeva nekoliko udaraca prese za različite namjene. Obično se koriste razne geometrijske varijacije za alat.
Različite V matrice su potrebne za različite debljine lima. Male V matrice su potrebne za savijanje kratkih ivica.
Savijanje radijusa se vrši pomoću zakrivljenih alata.
Tolerancije debljine materijala
Savijač. Tokom procesa savijanja, alat savojne grede dolazi u kontakt sa vanjskom stranom materijala. Samo je vanjska strana referentna.
Gredni alat se pozicionira tačno na programirani ugao da bi se osigurala tačnost.
Tolerancije debljine lima ne utiču na ugao savijanja.
Nije potrebna nikakva oprema za mjerenje uglova.
Presa. Na presi, alat dolazi u kontakt sa materijalom s gornje strane, a s donje strane materijal dolazi u kontakt sa V matricom. Na ovaj način, potrebne su dodirne tačke s obje strane materijala.
Ugao savijanja je rezultat linearnog pomjeranja alata. Drugim riječima, alat se spušta u materijal i u matricu da kreira ugao savijanja.
Tolerancije debljine lima mogu dovesti do uglovnih varijacija. Potreban je sistem za mjerenje uglova da bi se nadoknadile te varijacije, zbog čega ove operacije mogu biti skupe i nefleksibilne.
Mjerenje.
Savijač. Na savijaču, cijela tabla lima je unutar mašine. Samo jedna kratka ivica viri iz gornjeg i donjeg grednog alata.
![Bending large sheet on a press brake](https://cdn.thefabricator.com/a/how-metal-folding-contrasts-with-press-brake-bending-1633967080.jpg?size=1000x)
Cijeli komad se mjeri, što doprinosi visokoj tačnosti izmjerenih veličina.Tolerancije dimenzija table se dolaze do izražaja pri savijanju prve ivice.
Presa. Na presi se obično mjeri kraća strana. Duža strana viri iz mašine.
Tolerancije dimenzija table dolaze do izražaja u ukupnim dimenzijama gotovog komada. One mogu biti od kritične važnosti za valjanost proizvoda pri montaži.
Površine osjetljivih materijala
Savijač. Savijanje minimizira područje proklizavanja alata na površini materijala, ili ga potpuno eliminiše na nekim mašinama, kao npr. na obradnom centru za savijanje. Ovo smanjuje ili eliminiše ogrebotine na površini materijala, što je posebno bitno kod dijelova na kojima je važna estetika.
To također čini savijač pogodnim za savijanje nehrđajućeg čelika i obojenih limova.
Presa. Zbog toga što presa prevlači materijal preko ivica matrice, velika dužina klizanja može ostaviti ogrebotine na vanjskoj strani lima. Ponekad su te ogrebotine vrlo uočljive.
Trošenje alata
Savijač. Budući da dolazi do vrlo malih relativnih pomjeranja između alata i površine materijala, alat je izložen minimalnom abrazivnom trošenju tokom godina upotrebe.
Presa. Velika dužina klizanja preko ivica V matrice troši alat. Trošenje alata izaziva postepenu degradaciju rezultata savijanja. S vremena na vrijeme alat se mora zamijeniti, a programi moraju biti ponovo podešeni.
Na savijačima, tolerancije debljine lima ne utiču na ugao savijanja (lijevo). Na presi, alat dolazi u kontakt sa materijalom s gornje strane, a materijal dolazi u kontakt sa V matricom s donje strane.
Radijusi savijanja, obrada ivica
Savijač. Na savijačima, radijus se formira pomoću nekoliko kratkih segmenata savijanja. Vanjska strana radijusa se može izglačati koristeći manje korake tih segmenata.
Obrada ivica se može vršiti bez posebnih alata. Mogu se raditi otvorene, zatvorene, ili teardrop ivice.
Presa. Formiranje radijusa na presi može biti zahtjevno, jer se lim kreće nagore sa svakim savijanjem. Dobro obučeni operateri su potrebni.
Za obradu ivica su potrebni alati predviđeni za to.
……….
Tehnologija savijanja pomoću prese postoji preko jednog stoljeća, i većina radionica je već odavno upoznata s njom, i sa njenom upotrebom. Tehnologija savijanja na savijačima je nešto novija i još uvijek je mnogima nepoznata. Savijači mogu savijati limove do debljine od 3/8 inča (≈ 9,5mm ÷ 10mm). Teške prese mogu savijati i metalne ploče, i zaista su bolja opcija za savijanje limova debljih od 1/4 inča (≈ 6,35mm), samo treba uzeti u obzir i tonažu.
Najveća prednost upotrebe savijača je brza postavka, zatim to što ne ostavljaju tragove na osjetljivim materijalima, i naročito mogućnost savijanja velikih komada sa samo jednim operaterom.
Članak ”How metal folding contrasts with press brake bending” autora Bill-a Kennedy-a preveden je sa portala The Fabricator.
