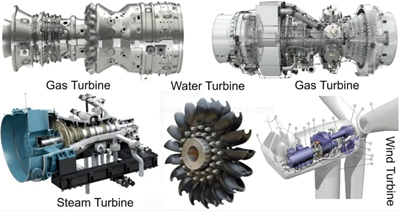

Tipovi turbina: Uglavnom su turbine razvrstane u 4 široke kategorije koje su opisane u nastavku:
- Vodena turbina
- Plinska turbina
- Vjetroturbina
- Parna turbina
Vrste turbina
- Vodena turbina:
Vodene turbine su one koje se koriste za izvlačenje energije iz vode, a zatim je pretvaraju u električnu energiju. Ove turbine nazivaju se i hidrauličkom turbinom.
- Plinska turbina:
Plinska turbina je motor koji se koristi za pretvaranje mehaničke energije iz prirodnog plina ili drugih goriva. Zato energija koristi pogon kao posrednik (medij) za proizvodnju električne energije kroz pogon. U stvari, turbine se smatraju prilično učinkovitim u proizvodnji energije, transportu, kao i u mnogim drugim primjenama.
Plinska turbina zasnovana na putu radne supstance:
- Plinska turbina sa zatvorenim ciklusom: koja uključuje kontinuirani zrak koji cirkuliše u turbini.
- Plinska turbina otvorenog ciklusa: zrak ne cirkuliše u dijelu turbine. Zrak je preletio preko lopatica turbine i napokon se iscrpio u atmosferu.
- Vjetroturbina:
Turbine koje izvlače energiju iz pokretnog vjetra i pretvaraju je u električnu energiju nazivaju se vjetroturbinama.
- Postoje vjetroturbine sa:
(a) HORIZONTALNOM OSOM
(b) VERTIKALOM OSOM
Vjetroturbina sa horizontalnom osom: vjetroturbina u kojoj je osovina turbine vodoravno sa tlom naziva se vjetroturbina s vodoravnom osom.
Vjetroturbina s vertikalnom osom: vjetroturbina u kojoj je osovina turbine okomita na tlo naziva se vjetroturbina s vertikalnom osom.
- Parna turbina:
Turbine koje izvlače energiju iz pokretne pare i pretvaraju je u električnu energiju nazivaju se parne turbine.
Na osnovu načina djelovanja pare
- Impulsna turbina: turbina koja ima ulaz za paru koji ima samo kinetičku energiju.
- Reakciona turbina: ako para dostupna na ulazu ima energiju pritiska kao i kinetičku energiju, tada se ova turbina naziva reakcionom turbinom.
Prema smjeru protoka pare
- Turbina s aksijalnim protokom: ako je protok pare kroz klizač u paralelnom smjeru osi klizača.
- Turbina sa radijalnim protokom: protok pare kroz klizač je u radijalnom smjeru izvan klizača.
Komponente turbina:
Postoje neki uobičajni dijelovi koji se uglavnom nalaze u plinskim turbinama.
- Komora za sagorijevanje: Komora za sagorijevanje je mjesto gdje se gorivo miješa sa zrakom i sagorijeva.
- Zračni kompresor: Zračni filter povezan je na ulaz zračnog kompresora, zračni filter koji se koristi za uklanjanje čestica prašine iz ulaznog zraka. Rotirajuće lopatice osovine blokiraju zrak koji povećava pritisak dostupnog zraka i kroz izlaz kompresora tamo gdje je dostupan zrak pod visokim pritiskom. Pogon se koristi za rad zračnog kompresora kroz sistem remenskog pogona preko pumpe. Ovo je jeftinija opcija dostupna za sve tipove kompresora.
Bilo koji turbinski sistem uglavnom se sastoji od sljedećih odsjeka koji su opisani u nastavku:
- Odsjek za dovod zraka
- Odsjek kompresora
- Odsjek sagorijevanja
- Turbinski dio
- Ispušni dio
- Odsjek pribora
Rad turbine:
Tečnost u pokretu koja dolazi na ulaz dolazi u kontakt s lopaticama turbinskog dijela. Kako pokretna tekućina udara klizačem turbine, energija te ulazne tečnosti pretvara se u rotacijsku. Generator je opremljen osovinom turbinskog dijela. Osovina turbine također se okreće odgovarajućom osovinom generatora. Ovaj generator se koristi za pretvaranje mehaničke energije u električnu.
Članak „Types of Turbine“ preveden je sa Engineering Learn.
